VAG-Scope - grafici in tempo reale e riprodotti

Nuova versione con strumenti! Integrata nella versione 311.3 del VCDS in italiano!



Brevi Istruzioni:

potete usare il VAG-Scope di due maniere diversi :

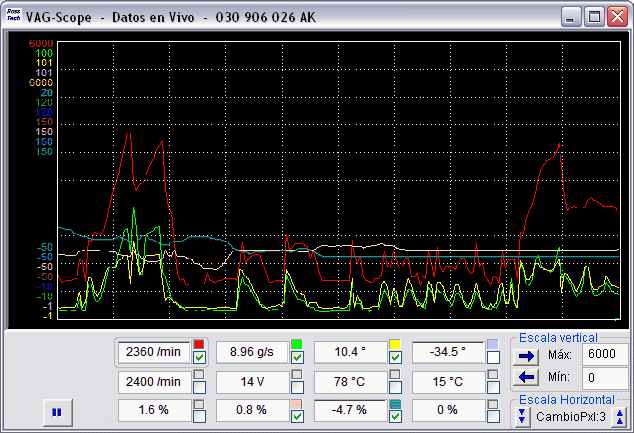

1. per vedere grafici in tempo reale dei dati trasmessi per il VCDS

2. per riprodurre file registrati per il VCDS.

Non è possibile fare le due cose allo stesso tempo. Si già è correndo il VCScope solo, non avviarà il VCDS, e non è possibile fare funzionare il VCScope solo quando già è correndo il VCDS. Fate clic sui clckbox per selezionare gli elementi per il grafici.

Fate clic su un campo per selezionarlo per aggiustare la scala verticale. Il VCScope salvarà tutti i valori di scala di una centralina specifica per il numero di parte.

Fate clic nel ícono di Ross-Tech per accedere al dialogo di preferenze:

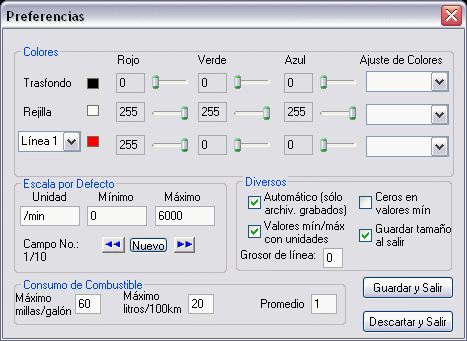

Preferenze:

Qui potete selezionare i colori delle linee, del trasfondo e della rejilla.

Potete anche selezionare i valori di scala per difetto (basados nelle centraline che il VCDS transmite)

Nota: il VCScope Si può usare per reproducir file registrati per qualsiasi versione del VCDS, però per vedere i grafici dei dati in vivo e tempo real, Voi avete bisogno di il VCDS in italiano a partire dalla versione 302.2, nella quale è incluso .



Strumenti:

Per vedere un instrumento, fate clic destro nel clickbox di colore sul lato dei dati che volete vedere nei strumenti

Il VCScope le può mostrare un instrumento per ogni linea che ha nei grafici. potete aggiustare la dimensione e la posición di ogni instrumento.

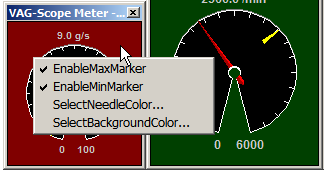

Facendo clic destro nel instrumento le dará differenti opzioni (aún senza tradurre):

potete aggiustare il marcador di mínimo, il marcador di máximo, selezionare il color della aguja ed il del trasfondo.
